数字电视多功器

电视多工器采用6腔加交叉耦合的方式，轻松实现相邻频道功率合成，保持优异的插损和隔离度指标。
特点：
◆紫铜、黄铜镀银、殷钢铍铜优质铝合金用作滤波器材料，腔体采用一体化成型技术或拼板焊接连接方式
◆多工器在UHF 470～862MHz全频段可调
◆高Q值同轴技术，低插入损耗和驻波比及高隔离度
◆紧凑的结构设计，可根据实际场景需求，提供全桥式结构并预留宽带口并适用于任意邻频组合。
◆独有的温度漂移控制技术，使温漂控制在1.5KHz/℃。
◆结构采用模块化设计，高强度固定结构，可选择现场免调试交付方案

技术指标
测量标准及带宽	DTMB(中国数字地面电视标准)/8MHz
窄带口输入功率	窄带口输入功率≤2KW
宽带口输入功率	宽带口输入功率≤10KW
频率频率	470-860MHz
输入阻抗	50Ω（3-1/8＂／1-5/8＂）EIA/IEC
反射损耗/电压驻波比	>26dB/≤ 1.1
环境温度	-10℃-55℃
中心频点插入损耗	f0 ≤0.40dB（第一级），每增加一级，增加0.05dB
边带插损	f0±3.8MHz ≤1.5dB（非邻频） ≤2.5dB（邻频）
带外抑制	f0±4.2MHz ≥4.2dB（非邻频） ≥6.2dB（邻频）
	f0±6.0MHz ≥21dB（非邻频） ≥21dB（邻频）
	f0±12.0MHz ≥41dB（非邻频） ≥41dB（邻频）
端口隔离度	≥40dB （宽带口到窄带口）
	≥40dB （窄带口到窄带口）
	≥30dB （窄带口到宽带口）
接口	输入：1-5/8”；
	输出：3-1/8” 或按客户要求定制
备注：每串联增加一路，插入损耗会相应增加 0.05-0.08dB。

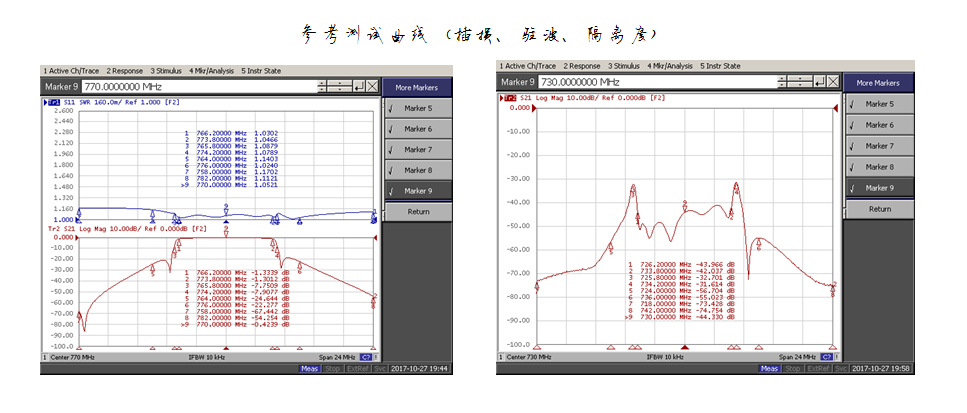

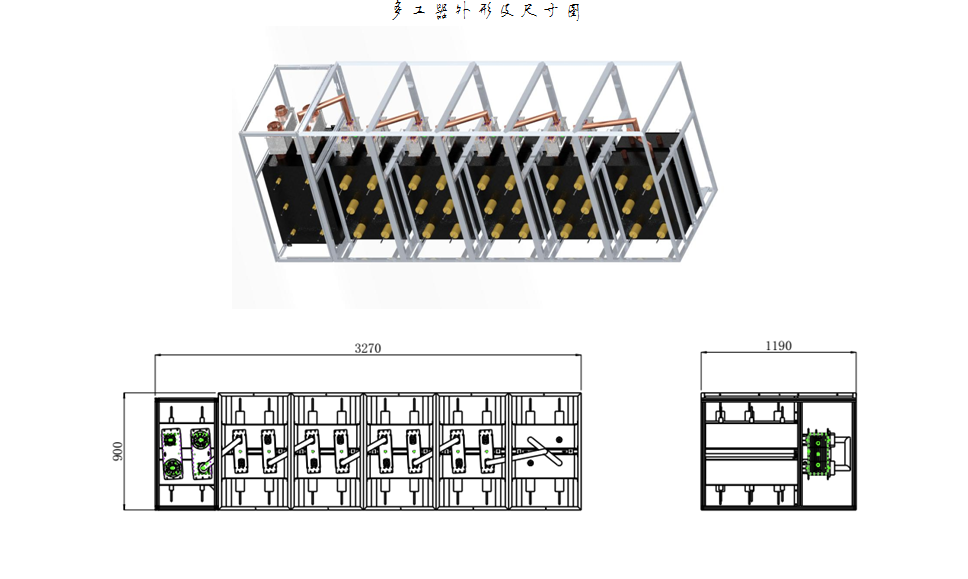

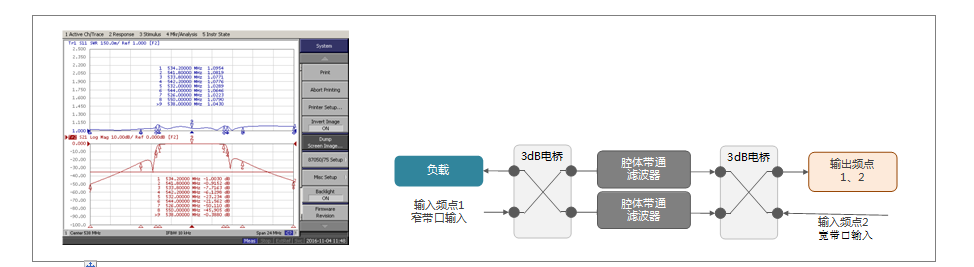

产品展示
