300W电视发射机（VHF ) - 模拟电视发射机

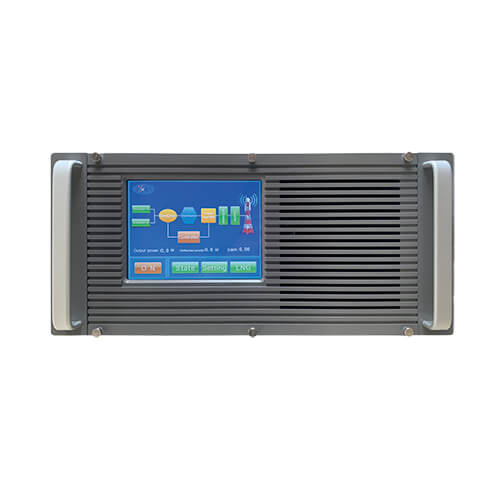

300W电视发射机（VHF )

型号：YXHT-300W
产品简介：本产品是本公司开发的全固态单通道电视发射机，采用进口调制器，图像、伴音功率比可调。功放采用进口LDMOS大功率场效应管，模数兼容。工作稳定可靠。整机具有过流、过压、过温、过功率、过驻波比保护功能。超大液晶屏实时显示工作参数，整机采用高度2U 19英寸的机柜安装，适合中小电视台使用。

技术手册

产品详情技术手册

300W电视发射机（VHF )

本产品是本公司开发的全固态单通道电视发射机，采用进口调制器，图像、伴音功率比可调。功放采用进口LDMOS大功率场效应管，模数兼容。工作稳定可靠。整机具有过流、过压、过温、过功率、过驻波比保护功能。

设计特点：
● 整机为单通道，图像伴音合放式。
● 本机实现了智能化网络化的管理和监控，并带有对外的PC机接口。
配备有技术数据检测、监控系统和功能完善的计算机控制软件，具有自诊断功能。各项技术参数可通过面板的液晶显示屏读取。
● 完善的保护措施，减少设备的损坏本机设有无视频保护，驻波比过大、过热、过激励、缺相保护及防雷措施。开关电源设有过压、过流、欠压、过温、短路、防雷击等保护措施。
● 所有电源均为开关电源；效率高、稳压范围好、适应外电变化能力强。
● 采用模块化设计理念。
● 积木式组合结构，便于长期维护升级。
● 采用内置风机设计，使发射机结构紧凑，外形美观。

一、整机
1. 工作频段： VHF(167MHZ-223MHZ)
2. 输出功率： 300W
3. 输出阻抗： 50Ω
4. 输出负载阻抗驻波比： ≤1.12
5. 互调失真： ≤-50dB
6. 无用发射：相邻频道内≤-40dB
相邻频道外≤-60dB
7. 射频输出接口： L27/L29
8. 电源：单相 220V 电源功耗：2.5KW
9. 外型尺寸： 176mm(高)×586mm(宽)×700mm（深）
10.重量： 36KG
二、图象：
1. 视频输入电平： 1VP-P 正极性
2. 视频输入阻抗： 75Ω
3. DG： ±5%
4. DP： ±5°
5. 亮度非线性： ≤10%
6. 群时延： ≤±60ns
7. 低频周期干扰信杂比： ≥50dB
三、伴音
1. 音频输入电平： 0dBm±6dB
2. 音频输入阻抗： 10KΩ （不平衡）
600Ω（平衡）
3. 最大频偏： ±50KHz
4. 谐波失真： ≤1%
5. 幅频特征： ±1dB
6. 信杂比： ≥60dB 5. 0杂比： ≥60dB

产品展示
