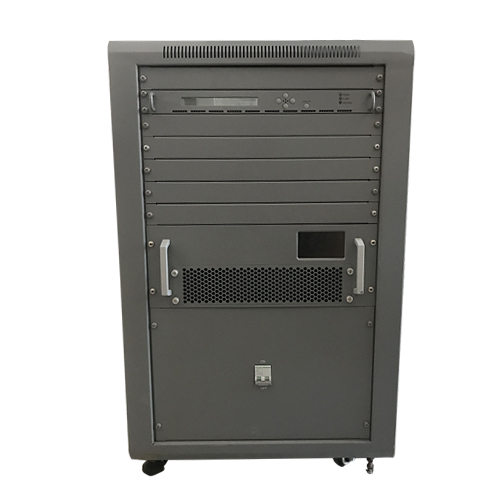

全固态电视发射机，采用国产专业级电视激励器，可选配单、双激励器自动切换。本机具有多种预校正功能、载频偏置、精密偏置（配合外高精基准）功能、遥控遥测功能。功放采用进口LDMOS管，模数兼容，采用优质开关电源并联供电，功放组件具有过流、过温、过功率、过驻波比等保护功能。主控触摸屏实时显示整机和功放组件各项工作参数。本机结构紧凑，适合一般中小电视台使用。

一、整机

1. 工作频段：           VHF(167MHZ-223MHZ)
2. 输出功率：           1KW
3. 输出阻抗：           50Ω
4. 输出负载阻抗驻波比： ≤1.12
5. 互调失真：           ≤-50dB
6. 无用发射：           相邻频道内≤-40dB
                        相邻频道外≤-60dB
7. 射频输出接口：       L27/L29
8. 电源：               单相 220V   电源功耗：2.5KW
9. 外型尺寸：     650mm(高)×586mm(宽)×700mm（深）
10.重量：               50KG
二、图象：
1. 视频输入电平：       1VP-P 正极性
2. 视频输入阻抗：       75Ω
3. DG：                 ±5%
4. DP：                 ±5°
5. 亮度非线性：         ≤10%
6. 群时延：             ≤±60ns
7. 低频周期干扰信杂比： ≥50dB

三、伴音

1. 音频输入电平：       0dBm±6dB
2. 音频输入阻抗：       10KΩ （不平衡）
                        600Ω（平衡）
3. 最大频偏：           ±50KHz
4. 谐波失真：           ≤1%
5. 幅频特征：           ±1dB
6. 信杂比：             ≥60dB

设计特点：

● 功放冗余量大设计，可实现零停播率。
激励器：主激励器和备激励器互为备份且自动切换。(备激励器为选购件)当主激励器出现故障时，无间断地自动切换到备用激励器。
功率放大器的冗余设计：多个功放模块合成。
电源的冗余设计: 2个3000W开关电源并联均流供电，微机监控电源工作状态，自适应调整电源的工作状态。
● 本机实现了智能化网络化的管理和监控，并带有对外的PC机接口。
配备有技术数据检测、监控系统和功能完善的计算机控制软件，具有自诊断功能。各项技术参数可通过面板的液晶显示屏读取。
● 完善的保护措施，减少设备的损坏 本机设有无视频保护，驻波比过大、过热、过激励、缺相保护及防雷措施。开关电源设有过压、过流、欠压、过温、短路、防雷击等保护措施。
● 所有电源均为开关电源；效率高、稳压范围好、适应外电变化能力强。
● 采用模块化设计理念。
● 热插拔设计: 功放模块及开关电源支持热插拔，调试维护方便,提高可靠性。
● 采用内置风机设计，使发射机结构紧凑，外形美观。
