1kW数字电视发射机
型号:YXHT-1kW
规格:1kW

产品简介:本产品具有优良的性能指标,设计的功率冗余量教大,并采用适合数字电视信号放大用的大功率场效应管(LDMOS)作功率放大器件。电源、功放组件均为热插拔装置。本公司研制的一次性合成的功率合成器具有损耗小、驻波小的特点,特别适合在全固态数字电视发射机使用。本产品具有独特完完善的多种检测和保护功能,功放组件具有放大器工作参数实时显示和过流、过温、过功率等保护功能。
产品详情技术手册
1kW数字电视发射机



    本产品采用全新方案设计,积木化组合,可配用符合DTMB国标调制器、DVB-T欧标等标准的国产或进口的数字调制器。可单双调制器配置,自动切换。

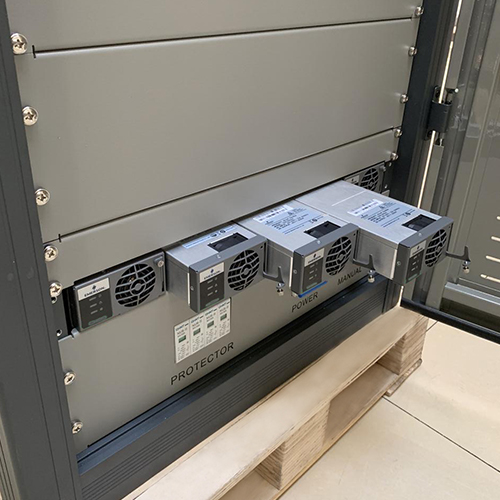

    本产品具有优良的性能指标,设计的功率冗余量教大,并采用适合数字电视信号放大用的大功率场效应管(LDMOS)作功率放大器件。电源、功放组件均为热插拔装置。本公司研制的一次性合成的功率合成器具有损耗小、驻波小的特点,特别适合在全固态数字电视发射机使用。发射机的前级激励放大器ALC电路保证了输出信号的稳定。
    本产品具有独特完完善的多种检测和保护功能,功放组件具有放大器工作参数实时显示和过流、过温、过功率等保护功能。主控触摸屏实时显示整机和功放组件的工作状态。适合各级电视台数字电视播出用。

● 全固态数字电视发射机,带宽(470MHZ-860MHZ)
● 预失真校正,双激励器自动切换
● 高线性LDMOS功放,热插拔高增益功放模块,热插拔并联开关稳压电源,高整机效率
● 计算机远程遥测遥控,网络化接口与软件
● 良好的人机界面,一键全自动开关机
● 多重保护(过压、过流、过热、大驻波比...)高可靠性,可24小时连续工作
技术指标:
1. 工作频道:        VHF/UHF 频道 任选
2. 频道带宽:        470MHz-860MHZ
3. 输出功率:        1kW
4. 输出阻抗:        50Ω
5. 输出接口:        Φ40
6. 输出负载反射损耗:正常工作:-32dB
                     允许工作:-20dB
7. 功率输入电平:    0dBm
8. 功放输入阻抗:    50Ω
9. 功放输入接口:    L16
10.带外无用发射:    ≤-60dB
11.带内波动:        ±0.5dB
12.带肩 :           优于36dB
13.MER:             优于30dB
14.(任选)数字电视标准:
   1.国家地面数字电视标准(DTMB):GB20600-2006
   2.中国移动多媒体广播电视(CMMB):GY/T220.1-2006
   3.地面数字电视标准欧标:(DVB-TC(H)):ETS1300744
15.外型尺寸:        1560mm(高)×566mm(宽)×1000(深)
16.重量:            128KG

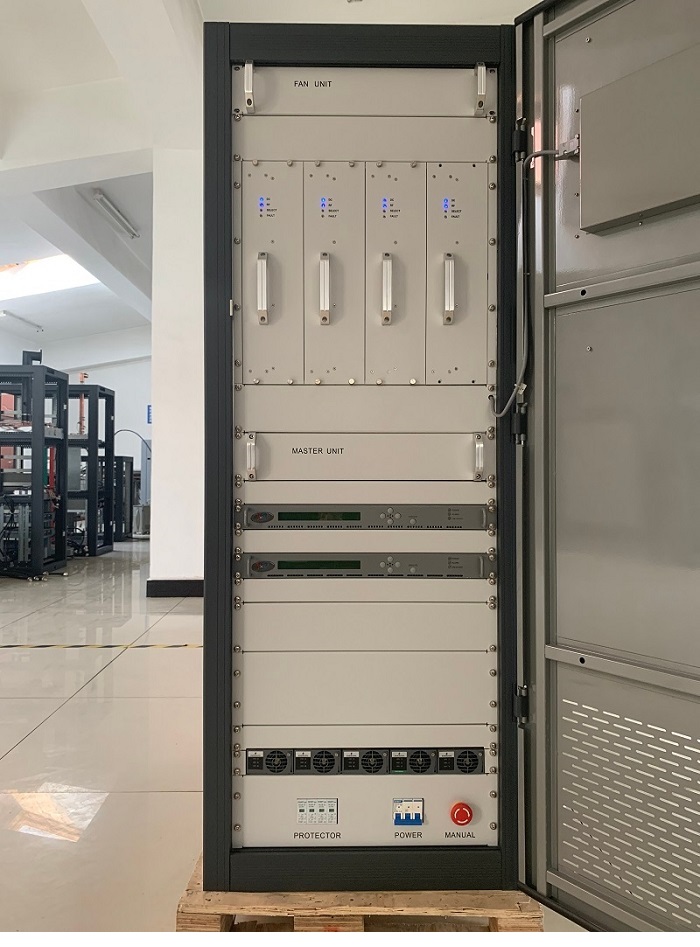

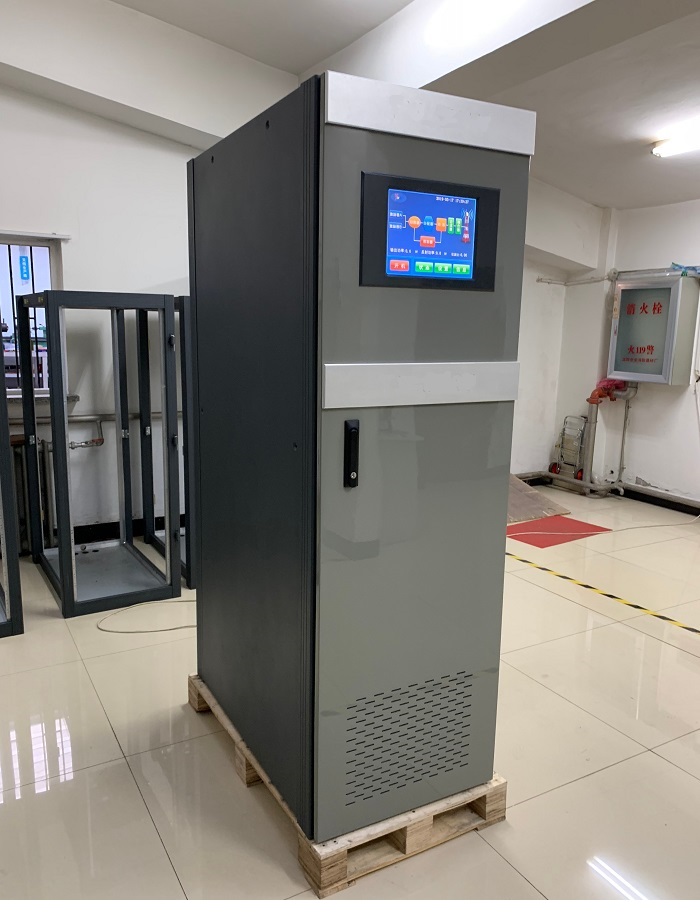

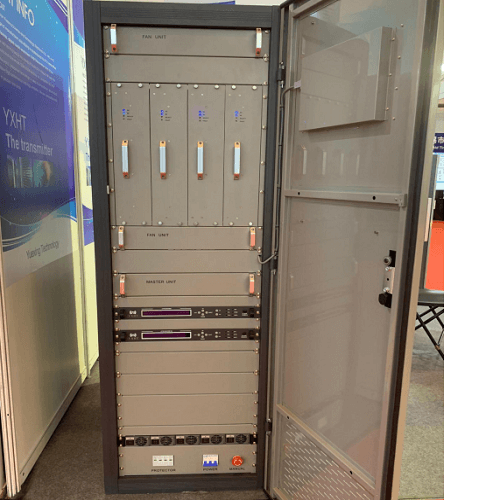

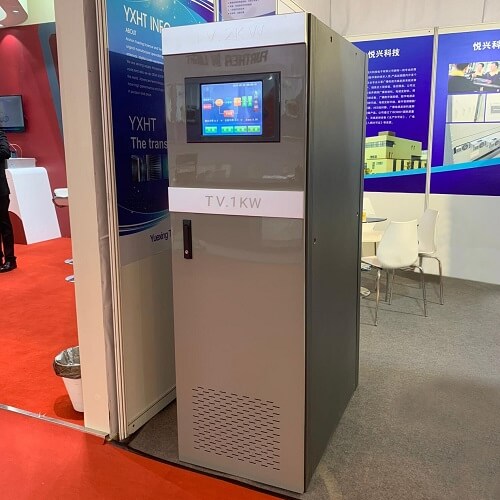

产品展示
